Cem 3 ht FR4 HTC

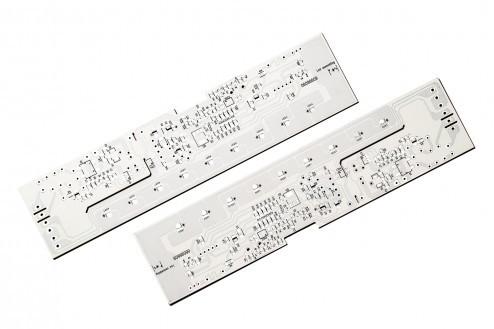

Sono una valida alternativa ai supporti in alluminio, con costi inferiori e la possibilità di avere un circuito PCB con alto potere di dissipazione e i fori metallizzati.
| REQUISITI circuito CEM3 |
CARATTERISTICHE |
| Numero di livelli | 1, 2 |
| Materiale di base e spessore | CEM3 - spessore 1.6mm |
| Coefficiente termico | 0.8 – 1.0 – 1.2 W/m°K |
| Min. larghezza traccia / spaziatura | 0,200 millimetri |
| Isolamento | 0,150 millimetri |
| Diametro foro | 0,200 millimetri |
| Foglio di rame Base | 35μm / 1 oncia |
| Finitura superficiale | Chemichal Silver (AG) Argento Chimico |
| Soldermask | Verde, Rosso, Blu, Nero, Giallo, Trasparente, Bianco e Bianco ad alta riflettanza per LED |
| Colore Simbologia Serigrafica | Verde, Rosso, Blu, Nero, Giallo, Bianco |
| Distanza minima tra singoli circuiti sagomati con fresa e/o disposti in cartella | > 2,0 millimetri (Scontorno CNC) |
| Distanza minima fra le piste più esterne per taglio cartella circuiti con Scoring V cut | > 0.4 millimetri con scoring V cut |
| Test produttivi | Controllo DRC |
| Test elettrico | Standard per tutte le schede |
